Leírás és Paraméterek
Az AFR szűrősorozat megfelel a következő ISO szabványoknak:
- ISO 2941 - Hidraulikus erőátvitel - Szűrőelemek
Összeomlási / törési ellenállás vizsgálata - ISO 2942 - Hidraulikus erőátvitel - Szűrőelemek
Gyártási integritás ellenőrzése és az első buborékpont meghatározása - ISO 2943 - Hidraulikus erőátvitel - Szűrőelemek
Anyagok kompatibilitásának ellenőrzése folyadékokkal - ISO 3723 - Hidraulikus erőátvitel - Szűrőelemek
Végterheléses vizsgálati módszer - ISO 3724 - Hidraulikus erőátvitel - Szűrőelemek
Áramlási fáradási jellemzők ellenőrzése - ISO 3968 - Hidraulikus erőátvitel - Szűrők
Nyomásesés és áramlási jellemzők értékelése - ISO 16889 - Hidraulikus erőátvitel - Szűrők
Többlépcsős módszer a szűrőelem szűrési teljesítményének értékelésére

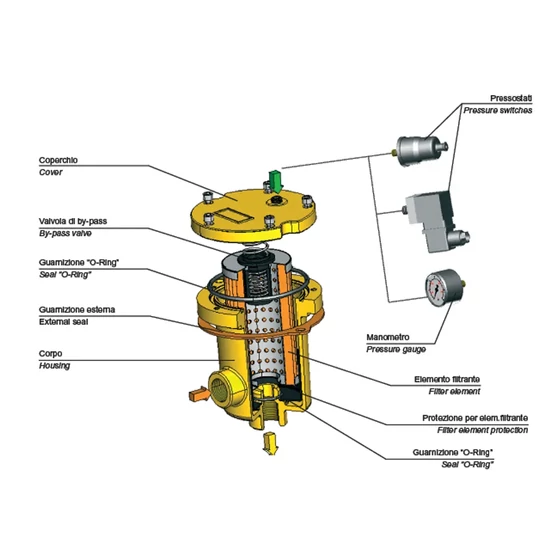

ANYAGOK (szűrőelemek):
- Végzárók: Horganyzott lemezvas
- Tartócső: Horganyzott lemezvas
- Tartóháló: Horganyzott acél epoxi bevonattal
ANYAGOK (ház):
- Ház: Alumínium
- Fedél: Alumínium
- Tömítések:
- N: Nitril (Buna-N)
- V: Fluoroelasztomer (Viton)
- By-pass szelep ház: Nylon
- Jelző: Sárgaréz
MUNKAKÖRÜLMÉNYEK
- Szűrőnyomás
- Üzemi hőmérséklet: -25 °C-tól +95 °C-ig
- Összeomlási nyomás (szűrőelem): 1.000.000 Pa (10 bar)
- By-pass szelep nyitási nyomás:
- Visszatérő: 170.000 Pa ±10% (1,7 bar) (nyitási kezdet)
- Szívó: 25.000 Pa ±10% (0,25 bar) (nyitási kezdet)
- Hidraulikus folyadékokkal való kompatibilitás: ISO 2943 szerint
- Maximális üzemi nyomás: 1.500.000 Pa (15 bar)
- Teszt nyomás: 2.400.000 Pa (24 bar)
- Robbanási nyomás: 45.000.000 Pa (45 bar)
- Kompatibilis ásványi olajokkal (HH, HM, HR, HV, HG az ISO 6743/4 szerint)
