Löketcsillapítós
Szárvezető szűrési segédlet
A cső belső átmérő névleges méret.
A cső további illesztési megmunkálást igényel.
A pontos méretekért érdeklődjön kollégáinknál.

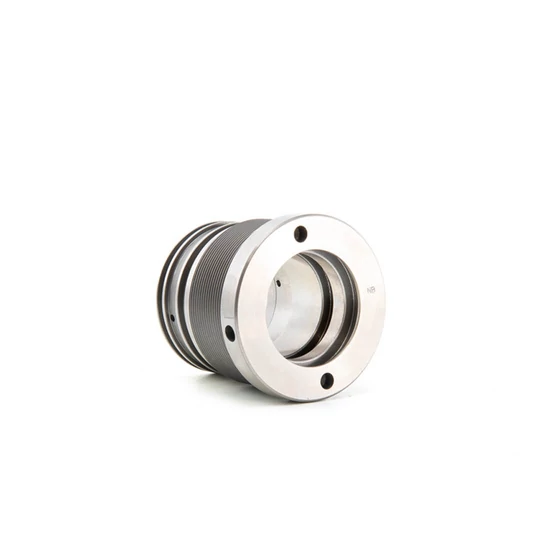

A löketcsillapítós kivitelű szárvezető leírása
- A löketcsillapítós hidraulikus munkahenger szárvezető, specifikusan a hidraulikus munkahengerben a dugattyú mozgásának csillapítására szolgál, hogy minimalizálja a lökéshatást és csökkentse a zajt, valamint megakadályozza az esetleges károsodást, amely a nagy sebességű és nagy tömegű mozgásokból adódhat.
- A szárvezető a hidraulikus munkahenger egyik kritikus komponense, és a löketcsillapítás speciális formája lehetővé teszi a henger és a rendszer hosszabb élettartamát a vibráció és az ütési energia csökkentésével.
- A löketcsillapítós szárvezető öntöttvasból készül és 250 bar maximális nyomásnak képes ellenállni.
A löketcsillapítós szárvezető mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | E | F | G | kg |
|---|---|---|---|---|---|---|---|---|
| NV04005020 | 40 | 20 | 49 | 45 | 53 | M44x1.5 | 19 | 0,31 |
| NV04005025 | 40 | 25 | 49 | 45 | 53 | M44x1.5 | 19 | 0,26 |
| NV05006025 | 50 | 25 | 59 | 48 | 56 | M54x1.5 | 22 | 0,52 |
| NV05006030 | 50 | 30 | 59 | 48 | 56 | M54x1.5 | 22 | 0,46 |
| NV06007030 | 60 | 30 | 69 | 53 | 63 | M64x1.5 | 27 | 0,84 |
| NV06007035 | 60 | 35 | 69 | 53 | 63 | M64x1.5 | 27 | 0,75 |
| NV06007040 | 60 | 40 | 69 | 53 | 63 | M64x1.5 | 27 | 0,67 |
| NV06307330 | 63 | 30 | 73 | 53 | 63 | M68x1.5 | 25 | 0,97 |
| NV06307335 | 63 | 35 | 73 | 53 | 63 | M68x1.5 | 25 | 0,88 |
| NV06307340 | 63 | 40 | 73 | 53 | 63 | M68x1.5 | 25 | 0,80 |
| NV07008030 | 70 | 30 | 79 | 53 | 63 | M74x1.5 | 27 | 1,22 |
| NV07008035 | 70 | 35 | 79 | 53 | 63 | M74x1.5 | 27 | 1,12 |
| NV07008040 | 70 | 40 | 79 | 53 | 63 | M74x1.5 | 27 | 1,01 |
| NV07008045 | 70 | 45 | 79 | 53 | 63 | M74x1.5 | 27 | 0,92 |
| NV08009235 | 80 | 35 | 92 | 63 | 73 | M85x2 | 33 | 1,95 |
| NV08009240 | 80 | 40 | 92 | 63 | 73 | M85x2 | 33 | 1,78 |
| NV08009245 | 80 | 45 | 92 | 63 | 73 | M85x2 | 33 | 1,67 |
| NV08009250 | 80 | 50 | 92 | 63 | 73 | M85x2 | 33 | 1,53 |
| NV09010540 | 90 | 40 | 104 | 63 | 73 | M95x2 | 33 | 2,34 |
| NV09010545 | 90 | 45 | 104 | 63 | 73 | M95x2 | 33 | 2,18 |
| NV09010550 | 90 | 50 | 104 | 63 | 73 | M95x2 | 33 | 2,08 |
| NV09010560 | 90 | 60 | 104 | 63 | 73 | M95x2 | 33 | 1,69 |
| NV10011540 | 100 | 40 | 114 | 83 | 95 | M105x2 | 51 | 4,08 |
| NV10011545 | 100 | 45 | 114 | 83 | 95 | M105x2 | 51 | 3,92 |
| NV10011550 | 100 | 50 | 114 | 83 | 95 | M105x2 | 51 | 3,75 |
| NV10011560 | 100 | 60 | 114 | 83 | 95 | M105x2 | 51 | 3,24 |
Szárvezető löketcsillapítós - TF 040 050 20
Cikkszám: NV04005020
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF04005020
Szárvezető löketcsillapítós - TF 040 050 25
Cikkszám: NV04005025
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF04005025
Szárvezető löketcsillapítós - TF 050 060 25
Cikkszám: NV05006025
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF05006025
Szárvezető löketcsillapítós - TF 050 060 30
Cikkszám: NV05006030
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF05006030
Szárvezető löketcsillapítós - TF 060 070 30
Cikkszám: NV06007030
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06007030
Szárvezető löketcsillapítós - TF 060 070 35
Cikkszám: NV06007035
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06007035
Szárvezető löketcsillapítós - TF 060 070 40
Cikkszám: NV06007040
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06007040
Szárvezető löketcsillapítós - TF 063 073 30
Cikkszám: NV06307330
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06307330
Szárvezető löketcsillapítós - TF 063 073 35
Cikkszám: NV06307335
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06307335
Szárvezető löketcsillapítós - TF 063 073 40
Cikkszám: NV06307340
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF06307340
Szárvezető löketcsillapítós - TF 070 080 30
Cikkszám: NV07008030
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF07008030
Szárvezető löketcsillapítós - TF 070 080 35
Cikkszám: NV07008035
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF07008035
Szárvezető löketcsillapítós - TF 070 080 40
Cikkszám: NV07008040
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF07008040
Szárvezető löketcsillapítós - TF 070 080 45
Cikkszám: NV07008045
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF07008045
Szárvezető löketcsillapítós - TF 080 092 35
Cikkszám: NV08009235
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF08009235
Szárvezető löketcsillapítós - TF 080 092 40
Cikkszám: NV08009240
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF08009240
Szárvezető löketcsillapítós - TF 080 092 45
Cikkszám: NV08009245
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF08009245
Szárvezető löketcsillapítós - TF 080 092 50
Cikkszám: NV08009250
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF08009250
Szárvezető löketcsillapítós - TF 090 105 40
Cikkszám: NV09010540
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF09010540
Szárvezető löketcsillapítós - TF 090 105 45
Cikkszám: NV09010545
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF09010545
Szárvezető löketcsillapítós - TF 090 105 50
Cikkszám: NV09010550
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF09010550
Szárvezető löketcsillapítós - TF 090 105 60
Cikkszám: NV09010560
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF09010560
Szárvezető löketcsillapítós - TF 100 115 40
Cikkszám: NV10011540
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF10011540
Szárvezető löketcsillapítós - TF 100 115 45
Cikkszám: NV10011545
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF10011545
Szárvezető löketcsillapítós - TF 100 115 50
Cikkszám: NV10011550
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF10011550
Szárvezető löketcsillapítós - TF 100 115 60
Cikkszám: NV10011560
Rendelhető
Gyártó: --
Gyártó cikkszám: NBTF10011560
