Búvárdugattyús hengerhez
Szárvezető szűrési segédlet
A cső belső átmérő névleges méret.
A cső további illesztési megmunkálást igényel.
A pontos méretekért érdeklődjön kollégáinknál.
Szárvezető - Búvárdugattyús hengerhez leírása

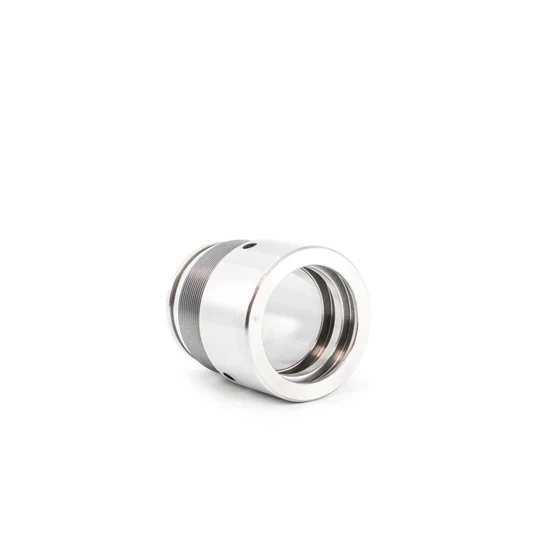

- A búvárdugattyús munkahengerhez készült szárvezető egy speciális kialakítású vezetőfej, melynek anyaga öntöttvas és 250 bar maximális nyomás ellenállására képes.
Szárvezető - Búvárdugattyús hengerhez mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | E | F | G | kg |
|---|---|---|---|---|---|---|---|---|
| NV02003040 | 30 | 20 | 40 | 27 | 57 | M34x1,5 | 15 | 0,24 |
| NV02503545 | 35 | 25 | 45 | 32 | 65 | M39x1,5 | 19 | 0,32 |
| NV03004050 | 40 | 30 | 50 | 32 | 65 | M44x1,5 | 19 | 0,37 |
| NV03504555 | 45 | 35 | 55 | 32 | 65 | M49x1,5 | 19 | 0,42 |
| NV04005060 | 50 | 40 | 60 | 35 | 70 | M54x1,5 | 22 | 0,50 |
| NV04505565 | 55 | 45 | 65 | 35 | 70 | M60x1,5 | 22 | 0,56 |
| NV05006070 | 60 | 50 | 70 | 40 | 75 | M64x1,5 | 27 | 0,62 |
| NV06007080 | 70 | 60 | 80 | 40 | 75 | M74x1,5 | 27 | 0,74 |
Acél kivitel leírása
- Az acélból készült búvárdugattyús henger szárvezető anyagának köszönhetően erősebb, kopás- és korrózióállóbb, mint az öntöttvas kivitel.
- A maximális nyomásellenállás megegyezik, 250 bar maximális terhelést bír.
Acél kivitel mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | B | C | D | E | F | kg |
|---|---|---|---|---|---|---|

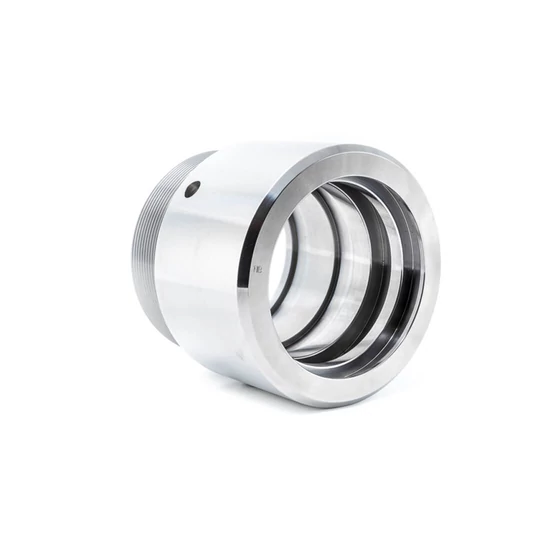

| NV07009010 | 70 | 100 | 30 | 90 | M90x2 | 1,92 |
| NV08009610 | 80 | 107 | 40 | 95 | M96x2 | 1,83 |
| NV10012413 | 100 | 138,5 | 42 | 157 | M124x2 | 6,99 |
Rövid, nikkel ötvözetű kivitel leírása
- A búvárdugattyús hengerhez készült nikkel-ötvözetű acél szárvezető egy kompakt kialakítású alkatrész, amely a nikkel ötvözetének köszönhetően kiváló hőtágulás-ellenálló és strapabíró képességekkel rendelkezik.
- Maximális nyomáshatár: 250 bar.
Rövid, nikkel ötvözetű kivitel mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | B | C | D | E | F | G | kg |
|---|---|---|---|---|---|---|---|
| NV0200304H | 20 | 40 | 20 | 42 | M34x1,5 | 18 | 0,20 |
| NV0250304H | 25 | 40 | 20 | 42 | M34x1,5 | 18 | 0,14 |
| NV0300405H | 30 | 50 | 21 | 46 | M44x1,5 | 19 | 0,31 |
| NV0350405H | 35 | 50 | 21 | 46 | M44x1,5 | 19 | 0,21 |
| NV0400506H | 40 | 60 | 30 | 59 | M54x1,5 | 28 | 0,50 |
| NV0450506H | 45 | 60 | 30 | 59 | M54x1,5 | 28 | 0,34 |
| NV0500607H | 50 | 70 | 30 | 60 | M64x1,5 | 28 | 0,59 |
| NV0600708H | 60 | 80 | 30 | 60 | M74x1,5 | 28 | 0,73 |
Rövid, acél kivitel leírása
- Az búvárdugattyús hengerhez készült acélanyagú H (rövid) kivitelű munkahenger szárvezető hosszúsága rövidebb, mint a standard acél verzióé.
- Anyagukban és nyomáshatár-értékükben megegyeznek. Acélból készül és 250 bar nyomást bír el.
Rövid, acél kivitel mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | B | C | D | E | F | G | kg |
|---|---|---|---|---|---|---|---|
| NV0700809H | 70 | 94 | 35 | 70 | M85x2 | 32 | 1,00 |
| NV0800901H | 80 | 104 | 40 | 80 | M95x2 | 36 | 1,33 |
| NV0901001H | 90 | 114 | 40 | 80 | M105x2 | 36 | 1,34 |
| NV1001101H | 100 | 124 | 50 | 100 | M115x2 | 45 | 1,92 |

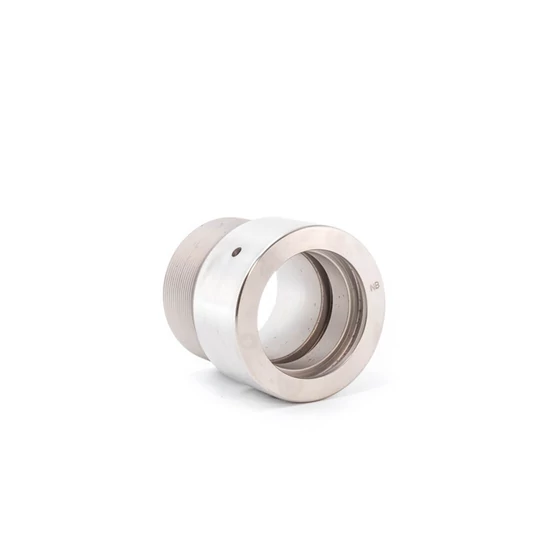

Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 020 030 C=40 M34×1.5
Cikkszám: NV0200304H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 025 030 C=40 M34×1.5
Cikkszám: NV0250304H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 030 040 C=50 M44×1.5
Cikkszám: NV0300405H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 035 040 C=50 M44×1.5
Cikkszám: NV0350405H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 040 050 C=60 M54×1.5
Cikkszám: NV0400506H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 045 050 C=60 M54×1.5
Cikkszám: NV0450506H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 050 060 C=70 M64×1.5
Cikkszám: NV0500607H
Rendelhető
Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 060 070 C=80 M74×1.5
Cikkszám: NV0600708H
Rendelhető

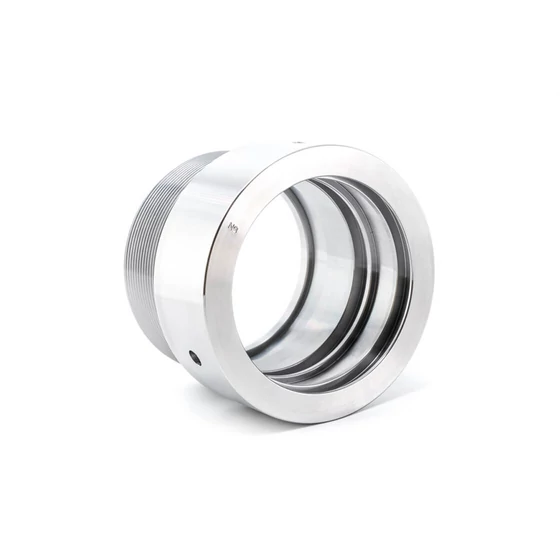

Szárvezető búvárdugattyús hengerhez H (rövid) - TT0 070 080 C=94 M85×2
