GE..TGR 2RS
Gömbcsapágy szűrési segédlet

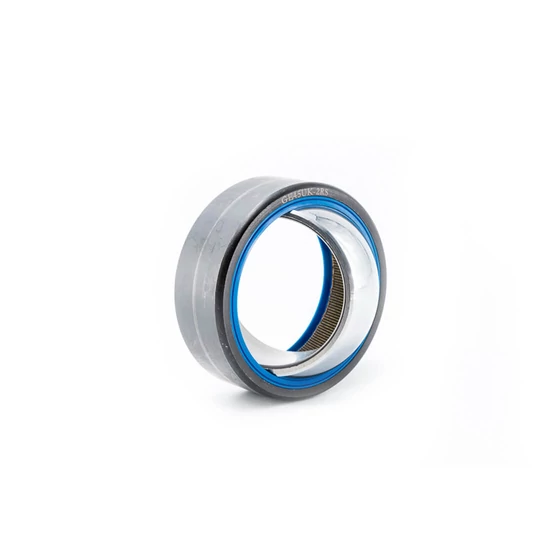

A GE..TGR 2RS típusú gömbcsapágy leírása
- A GE..TGR 2RS egy gömb alakú csapágy. A gömb alakú csapágyak két részből állnak, amelyek gördülő elemek helyett, egy belső és egy külső gyűrűből állnak. A belső gyűrűnek domború a külső felülete, míg a külső gyűrűnek homorú a belső felülete. Ez a felépítés adja a gömb alakú csapágyak magas terhelésbíró képességét és a tengelyeltolódás kezelésének képességét.
- A GE..TGR 2RS acél-PTFE csúszóérintkezéssel rendelkezik, ami karbantartásmentessé teszi. A PTFE egy speciális műanyag. Ezeknek a csapágyaknak a bejáratási időszakában a PTFE részecskéi lerakódnak az ellenkező futófelületre. Betöltik a belső gyűrű felületének kis egyenetlenségeit, létrehozva egy sima felületet. Ennek eredményeként az összetevők tökéletesen illeszkednek egymáshoz.
A GE..TGR 2RS típusú gömbcsapágy mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | α | CDA | kg |
|---|---|---|---|---|---|---|---|
| NGE015TG2R | 15 | 26 | 12 | 9 | 8 | 25 | 0,03 |
| NGE017TG2R | 17 | 30 | 14 | 10 | 10 | 32 | 0,04 |
| NGE020TG2R | 20 | 35 | 16 | 12 | 9 | 45 | 0,06 |
| NGE025TG2R | 25 | 42 | 20 | 16 | 7 | 85 | 0,12 |
| NGE030TG2R | 30 | 47 | 22 | 18 | 6 | 110 | 0,16 |
| NGE035TG2R | 35 | 55 | 25 | 20 | 6 | 140 | 0,23 |
| NGE040TG2R | 40 | 62 | 28 | 22 | 7 | 175 | 0,32 |
| NGE045TG2R | 45 | 68 | 32 | 25 | 7 | 225 | 0,46 |
| NGE050TG2R | 50 | 75 | 35 | 28 | 6 | 275 | 0,56 |
| NGE060TG2R | 60 | 90 | 44 | 36 | 6 | 430 | 1,10 |
| NGE070TG2R | 70 | 105 | 49 | 40 | 6 | 550 | 1,55 |
| NGE080TG2R | 80 | 120 | 55 | 45 | 6 | 705 | 2,30 |
| NGE090TG2R | 90 | 130 | 60 | 50 | 5 | 860 | 2,75 |
| NGE100TG2R | 100 | 150 | 70 | 55 | 7 | 1070 | 4,40 |
