GE..TGR
Gömbcsapágy szűrési segédlet
A GE..TGR típusú gömbcsapágy leírása
- A GE..TGR típusú hidraulika munkahenger gömbcsapágy egy gömb alakú csapágy.
- A gömb alakú csapágy két részből áll. Gördülő elemekek helyett egy belső és egy külső gyűrűből áll. A belső gyűrűnek domború a külső felülete. A külső gyűrűnek homorú a belső felülete. Ez a felépítés adja a gömb alakú csapágyak magas terhelésbíró képességét és a tengelyeltolódás kezelésének képességét.
- A gömbcsapágy acél-PTFE csúszóérintkezéssel rendelkezik, ami karbantartásmentessé teszi. A PTFE egy speciális műanyag. Ezeknek a csapágyaknak a bejáratási időszakában a PTFE részecskéi lerakódnak az ellenkező futófelületre. Betöltik a belső gyűrű felületének kis egyenetlenségeit, létrehozva egy sima felületet. Ennek eredményeként az összetevők tökéletesen illeszkednek egymáshoz.
A GE..TGR típusú gömbcsapágy mérettábláztat
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | D | α | CDA | kg |
|---|---|---|---|---|---|---|---|
| NGE015TG00 | 15 | 26 | 12 | 9 | 8 | 25 | 0,03 |
| NGE017TG00 | 17 | 30 | 14 | 10 | 10 | 32 | 0,04 |
| NGE020TG00 | 20 | 35 | 16 | 12 | 9 | 45 | 0,06 |
| NGE025TG00 | 25 | 42 | 20 | 16 | 7 | 85 | 0,12 |
| NGE030TG00 | 30 | 47 | 22 | 18 | 6 | 110 | 0,16 |
| NGE035TG00 | 35 | 55 | 25 | 20 | 6 | 140 | 0,23 |
| NGE040TG00 | 40 | 62 | 28 | 22 | 7 | 175 | 0,32 |
| NGE045TG00 | 45 | 68 | 32 | 25 | 7 | 225 | 0,46 |
| NGE050TG00 | 50 | 75 | 35 | 28 | 6 | 275 | 0,56 |
| NGE060TG00 | 60 | 90 | 44 | 36 | 6 | 430 | 1,10 |
| NGE070TG00 | 70 | 105 | 49 | 40 | 6 | 550 | 1,55 |
| NGE080TG00 | 80 | 120 | 55 | 45 | 6 | 705 | 2,30 |
| NGE090TG00 | 90 | 130 | 60 | 50 | 5 | 860 | 2,75 |
| NGE100TG00 | 100 | 150 | 70 | 55 | 7 | 1070 | 4,40 |

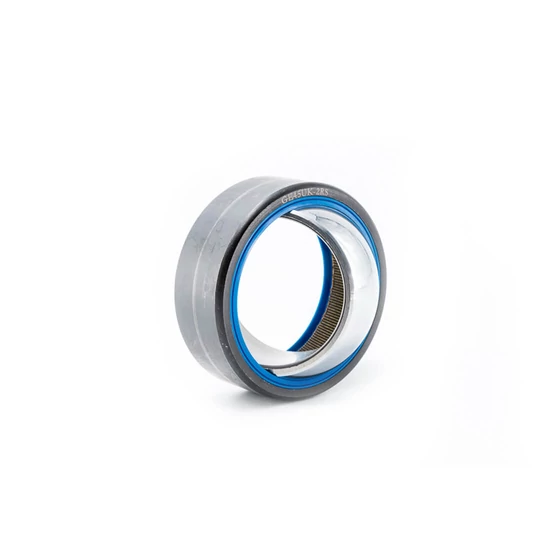

Gömbcsapágy - GE 15 TGR - GE15ET/X
Cikkszám: NGE015TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE15TGR
Gömbcsapágy - GE 17 TGR - GE17ET/X
Cikkszám: NGE017TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE17TGR
Gömbcsapágy - GE 20 TGR - GE20ET/X
Cikkszám: NGE020TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE20TGR
Gömbcsapágy - GE 25 TGR - GE25ET/X
Cikkszám: NGE025TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE25TGR
Gömbcsapágy - GE 30 TGR - GE30ET/X
Cikkszám: NGE030TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE30TGR
Gömbcsapágy - GE 35 TGR - GE35ET/X
Cikkszám: NGE035TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE35TGR
Gömbcsapágy - GE 40 TGR - GE40ET/X
Cikkszám: NGE040TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE40TGR
Gömbcsapágy - GE 45 TGR - GE45ET/X
Cikkszám: NGE045TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE45TGR
Gömbcsapágy - GE 50 TGR - GE50ET/X
Cikkszám: NGE050TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE50TGR
Gömbcsapágy - GE 60 TGR - GE60ET/X
Cikkszám: NGE060TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE60TGR
Gömbcsapágy - GE 70 TG3A - GE70ET/X
Cikkszám: NGE070TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE70TG3A
Gömbcsapágy - GE 80 TG3A - GE80ET/X
Cikkszám: NGE080TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE80TG3A
Gömbcsapágy - GE 90 TG3A - GE90ET/X
Cikkszám: NGE090TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE90TG3A
Gömbcsapágy - GE 100 TG3A - GE100ET/X
Cikkszám: NGE100TG00
Rendelhető
Gyártó: --
Gyártó cikkszám: NBGE100TG3A
