Normál
Dugattyú szűrési segédlet
A normál kivitelű dugattyúk leírása
- A normál kivitelű dugattyú acélból készül és 250 bar maximális nyomásnak tud ellenállni.
A normál kivitelű dugattyúk mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | kg |
|---|---|---|---|---|
| ND03001300 | 30 | 13 | 25 | 0,06 |

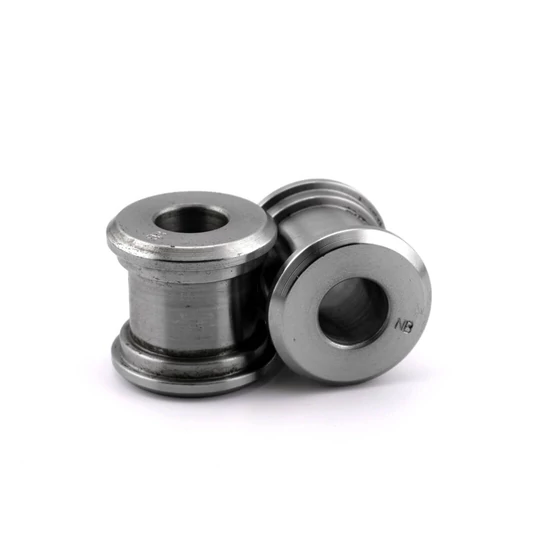

| ND03201300 | 32 | 13 | 30 | 0,10 |
| ND03201500 | 32 | 15 | 30 | 0,09 |

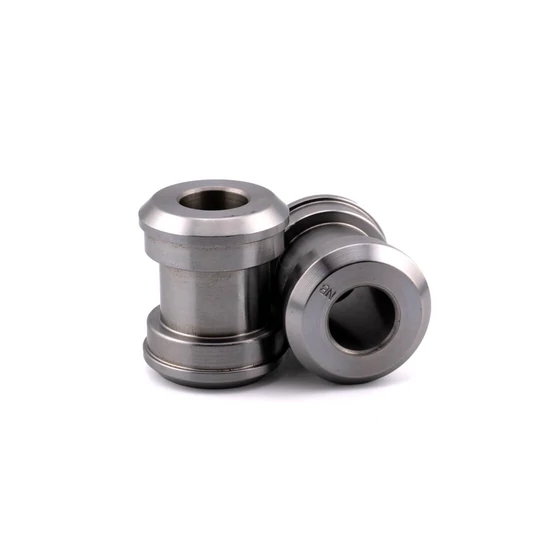

| ND03501500 | 35 | 15 | 40 | 0,15 |
| ND04001500 | 40 | 15 | 40 | 0,22 |
| ND04501500 | 45 | 15 | 40 | 0,30 |
| ND05001500 | 50 | 15 | 40 | 0,35 |
| ND05002000 | 50 | 20 | 40 | 0,30 |
| ND05002500 | 50 | 25 | 40 | 0,25 |

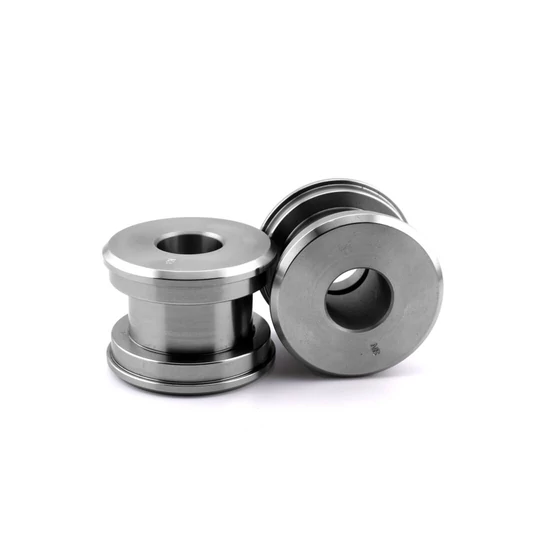

| ND05502000 | 55 | 20 | 40 | 0,41 |
| ND06002000 | 60 | 20 | 50 | 0,70 |
| ND06002040 | 60 | 20 | 40 | 0,53 |
| ND06002400 | 60 | 24 | 45 | 0,56 |
| ND06002440 | 60 | 24 | 40 | 0,49 |
| ND06002450 | 60 | 24 | 50 | 0,64 |
| ND06002700 | 60 | 27 | 50 | 0,60 |
| ND06002740 | 60 | 27 | 40 | 0,44 |
| ND06302000 | 63 | 20 | 50 | 0,80 |
| ND06302040 | 63 | 20 | 40 | 0,61 |
| ND06302400 | 63 | 24 | 45 | 0,65 |
| ND06302440 | 63 | 24 | 40 | 0,57 |
| ND06302450 | 63 | 24 | 50 | 0,74 |
| ND06302700 | 63 | 27 | 50 | 0,69 |
| ND06302740 | 63 | 27 | 40 | 0,52 |
| ND06502000 | 65 | 20 | 50 | 0,88 |
| ND06502040 | 65 | 20 | 40 | 0,67 |
| ND06502400 | 65 | 24 | 45 | 0,72 |
| ND06502440 | 65 | 24 | 40 | 0,63 |
| ND06502450 | 65 | 24 | 50 | 0,82 |
| ND06502700 | 65 | 27 | 50 | 0,77 |
| ND06502740 | 65 | 27 | 40 | 0,59 |
| ND07002000 | 70 | 20 | 50 | 0,93 |
| ND07002400 | 70 | 24 | 45 | 0,77 |
| ND07002450 | 70 | 24 | 50 | 0,89 |
| ND07002700 | 70 | 27 | 50 | 0,83 |
| ND07502400 | 75 | 24 | 45 | 0,93 |
| ND07502450 | 75 | 24 | 50 | 1,06 |
| ND07502700 | 75 | 27 | 50 | 1,02 |
| ND08002400 | 80 | 24 | 45 | 1,12 |
| ND08002450 | 80 | 24 | 50 | 1,26 |
| ND08002700 | 80 | 27 | 50 | 1,21 |
| ND08003000 | 80 | 30 | 50 | 1,16 |
| ND08502400 | 85 | 24 | 45 | 1,30 |
| ND08502450 | 85 | 24 | 50 | 1,48 |
| ND08502700 | 85 | 27 | 50 | 1,44 |
| ND09002700 | 90 | 27 | 50 | 1,66 |
| ND09003300 | 90 | 33 | 50 | 1,54 |
| ND10002700 | 100 | 27 | 50 | 2,05 |
| ND10003300 | 100 | 33 | 50 | 1,93 |
| ND11003300 | 110 | 33 | 50 | 2,49 |
| ND11004000 | 110 | 40 | 50 | 2,33 |
| ND12004000 | 120 | 40 | 50 | 2,95 |
| ND12504000 | 125 | 40 | 50 | 3,23 |
| ND13004000 | 130 | 40 | 50 | 3,57 |
| ND14004000 | 140 | 40 | 58 | 5,05 |
| ND15004000 | 150 | 40 | 58 | 5,98 |
| ND16005100 | 160 | 51 | 58 | 6,61 |
