Menetes - önzáró
Dugattyú szűrési segédlet
A menetes - önzáró kivitelű dugattyú leírása
- Az önzáró menetes dugattyú esetében egy különleges nylon gyűrű lehetővé teszi az egyszerű összeszerelést, szétszerelést és az alkatrészek újrafelhasználását.
- A dugattyúk tömítésekkel együtt érkeznek, és úgy vannak kialakítva, hogy illeszkedjenek a menetes rudak széles választékához.
- Az anyaga acél, és 250 bar maximális működési nyomásnak tud ellenállni.

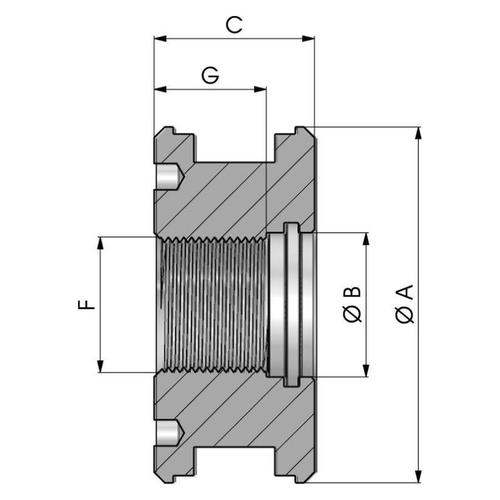

A menetes - önzáró kivitelű dugattyú mérettáblázata
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
| Cikkszám | A | B | C | F | G | Nm | kg |
|---|---|---|---|---|---|---|---|
| ND035014FB | 35 | 17 | 33 | M14X1.5 | 23 | 35-45 | 0,13 |
| ND040016FB | 40 | 17 | 40 | M16X1.5 | 30 | 40-50 | 0,21 |
| ND045016FB | 45 | 17 | 40 | M16X1.5 | 30 | 40-50 | 0,29 |
| ND050020FB | 50 | 21 | 40 | M20X1.5 | 28 | 50-60 | 0,29 |
| ND060024FB | 60 | 25 | 45 | M24X2 | 30 | 60-75 | 0,54 |
| ND063024FB | 63 | 25 | 45 | M24X2 | 30 | 60-75 | 0,62 |
| ND065024FB | 65 | 25 | 45 | M24X2 | 30 | 60-75 | 0,69 |
| ND070024FB | 70 | 25 | 45 | M24X2 | 30 | 60-75 | 0,74 |
| ND075027FB | 75 | 28 | 45 | M27X2 | 30 | 80-100 | 0,84 |
| ND080027FB | 80 | 28 | 45 | M27X2 | 30 | 80-100 | 1,01 |
| ND080030FB | 80 | 33 | 45 | M30X2 | 30 | 100-140 | 0,95 |
| ND090033FB | 90 | 35 | 50 | M33X2 | 35 | 130-170 | 1,48 |
| ND100033FB | 100 | 35 | 50 | M33X2 | 35 | 130-170 | 1,87 |
| ND110039FB | 110 | 42 | 50 | M39X2 | 35 | 170-200 | 2,28 |
| ND120042FB | 120 | 45 | 50 | M42X2 | 35 | 175-210 | 2,79 |
| ND125042FB | 125 | 45 | 50 | M42X2 | 35 | 175-210 | 3,07 |
| ND130042FB | 130 | 45 | 50 | M42X2 | 35 | 175-210 | 3,35 |
| ND140048FB | 140 | 51 | 58 | M48X2 | 40 | 200-240 | 4,69 |
| ND150048FB | 150 | 51 | 58 | M48X2 | 40 | 200-240 | 5,63 |
| ND160052FB | 160 | 54 | 58 | M52X2 | 43 | 210-250 | 6,50 |
*Nm: befogó erő

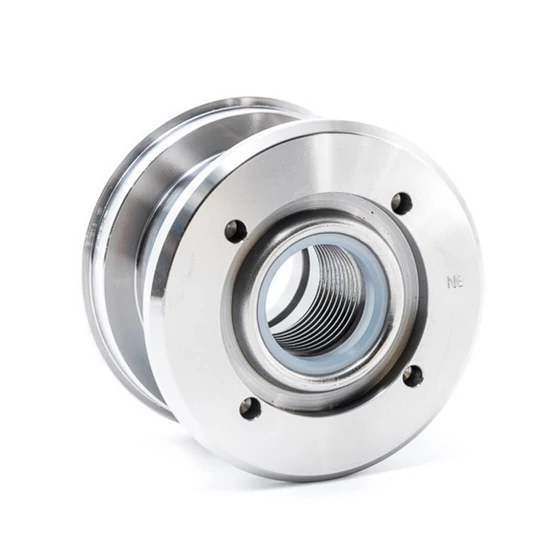

Dugattyú menetes önzáró - PF 035 1415 B C=33
Cikkszám: ND035014FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0351415B
Dugattyú menetes önzáró - PF 040 1615 B C=40
Cikkszám: ND040016FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0401615B
Dugattyú menetes önzáró - PF 045 1615 B C=40
Cikkszám: ND045016FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0451615B
Dugattyú menetes önzáró - PF 050 2015 B C=40
Cikkszám: ND050020FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0502015B
Dugattyú menetes önzáró - PF 060 2420 B C=45
Cikkszám: ND060024FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0602420B
Dugattyú menetes önzáró - PF 063 2420 B C=45
Cikkszám: ND063024FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0632420B
Dugattyú menetes önzáró - PF 065 2420 B C=45
Cikkszám: ND065024FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0652420B
Dugattyú menetes önzáró - PF 070 2420 B C=45
Cikkszám: ND070024FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0702420B
Dugattyú menetes önzáró - PF 075 2720 B C=45
Cikkszám: ND075027FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0752720B
Dugattyú menetes önzáró - PF 080 2720 B C=45
Cikkszám: ND080027FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0802720B
Dugattyú menetes önzáró - PF 080 3020 B C=45
Cikkszám: ND080030FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0803020B
Dugattyú menetes önzáró - PF 090 3320 B C=50
Cikkszám: ND090033FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF0903320B
Dugattyú menetes önzáró - PF 100 3320 B C=50
Cikkszám: ND100033FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1003320B
Dugattyú menetes önzáró - PF 110 3920 B C=50
Cikkszám: ND110039FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1103920B
Dugattyú menetes önzáró - PF 120 4220 B C=50
Cikkszám: ND120042FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1204220B
Dugattyú menetes önzáró - PF 125 4220 B C=50
Cikkszám: ND125042FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1254220B
Dugattyú menetes önzáró - PF 130 4220 B C=50
Cikkszám: ND130042FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1304220B
Dugattyú menetes önzáró - PF 140 4820 B C=58
Cikkszám: ND140048FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1404820B
Dugattyú menetes önzáró - PF 150 4820 B C=58
Cikkszám: ND150048FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1504820B
Dugattyú menetes önzáró - PF 160 5220 B C=58
Cikkszám: ND160052FB
Rendelhető
Gyártó: --
Gyártó cikkszám: NBPF1605220B
