Búvárdugattyús hengerhez
![Dugattyúk cover képe](/custom/hidraulikaszakuzlet2/image/cache/w985h300q100np1/img/cover/munkahenger/dugattyu_cover.webp)
Dugattyú szűrési segédlet
![Dugattyú segédleti rajz](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/kategoria/new/dugattyu_help_rajz.webp)
Dugattyú - búvárdugattyús hengerhez leírása
- A búvárdugattyús hengerhez készült dugattyút szárvezetéshez tervezték.
- Az FT-sorozat egy normál hosszúságú menetes dugattyút kínál, míg a BT-sorozat egy rövid, menet nélküli kialakítást.
- Mindkét sorozat acélból készül.
Dugattyú - búvárdugattyús hengerhez mérettáblázata
![A BT szériájú dugattyú képe](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/termekek/new/dugattyu/buvardugattyus_hengerhez/bt.jpg)
![A BT szériájú dugattyú méret rajza](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/termekek/new/dugattyu/buvardugattyus_hengerhez/bt_rajz.jpg)
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.

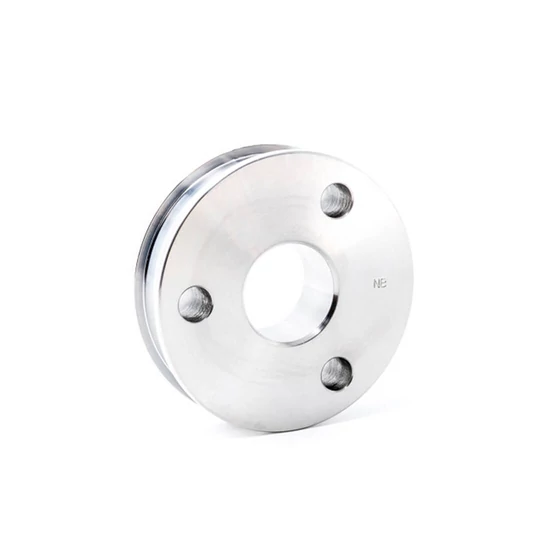

BT széria:
Cikkszám | A | B | C | D | E | kg |
---|---|---|---|---|---|---|
ND030012BT | 30 | 12 | 14 | 20 | 3.5X3 | 0,04 |
ND035014BT | 35 | 14 | 14 | 23 | 4.5X3 | 0,06 |
ND040014BT | 40 | 14 | 14 | 27 | 4.5X3 | 0,09 |
ND045016BT | 45 | 16 | 14 | 31 | 4.5X3 | 0,12 |
ND050020BT | 50 | 20 | 14 | 34 | 6X3 | 0,13 |
ND055020BT | 55 | 20 | 18 | 38 | 6X3 | 0,22 |
ND060020BT | 60 | 20 | 18 | 42 | 7X3 | 0,28 |
ND070024BT | 70 | 24 | 18 | 50 | 8.5X3 | 0,38 |
ND080027BT | 80 | 27 | 18 | 60 | 8.5X3 | 0,52 |
ND085027BT | 85 | 27 | 18 | 65 | 8.5X3 | 0,61 |
ND090033BT | 90 | 33 | 18 | 68 | 7.5X5 | 0,66 |
ND100033BT | 100 | 33 | 18 | 76 | 9X5 | 0,83 |
ND110039BT | 110 | 39 | 18 | 86 | 9X5 | 1,01 |
ND120039BT | 120 | 39 | 18 | 93 | 11X5 | 1,22 |

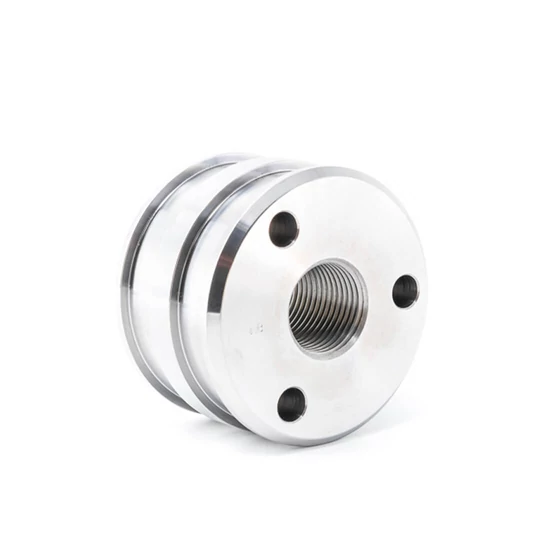

FT széria:
![Az FT szériájú dugattyú képe](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/termekek/new/dugattyu/buvardugattyus_hengerhez/ft.jpg)
![Az FT szériájú dugattyú méret rajza](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/termekek/new/dugattyu/buvardugattyus_hengerhez/ft_rajz.jpg)
Cikkszám | A | B | C | D | E | kg |
---|---|---|---|---|---|---|
ND030012FT | 30 | M12X1.5 | 35 | 20 | 3.5X3 | 0,13 |
ND035014FT | 35 | M14X1.5 | 35 | 23 | 4.5X3 | 0,17 |
ND040014FT | 40 | M14X1.5 | 35 | 27 | 4.5X3 | 0,25 |
ND045016FT | 45 | M16X1.5 | 35 | 31 | 4.5X3 | 0,32 |
ND050020FT | 50 | M20X1.5 | 35 | 34 | 6X3 | 0,35 |
ND055020FT | 55 | M20X1.5 | 40 | 38 | 6X3 | 0,51 |
ND060020FT | 60 | M20X1.5 | 40 | 42 | 7X3 | 0,63 |
ND070024FT | 70 | M24X2 | 45 | 50 | 8.5X3 | 0,99 |
ND080027FT | 80 | M27X2 | 45 | 60 | 8.5X3 | 1,34 |
ND085027FT | 85 | M27X2 | 45 | 65 | 8.5X3 | 1,56 |
ND090033FT | 90 | M33X2 | 50 | 68 | 7.5X5 | 1,87 |
ND100033FT | 100 | M33X2 | 50 | 76 | 9X5 | 2,38 |
ND110039FT | 110 | M39X3 | 55 | 86 | 9X5 | 3,19 |
ND120039FT | 120 | M39X3 | 55 | 93 | 11X5 | 3,87 |
