Csapszegek

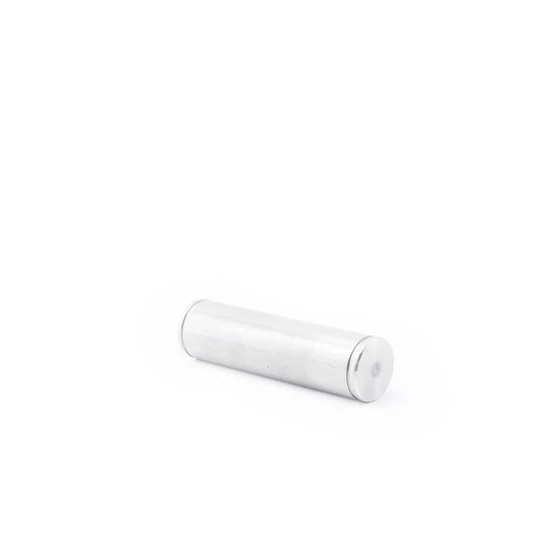

A csapszegek leírása
- A munkahenger csapszegek kulcsfontosságú alkatrészek a hidraulikus rendszerekben, melyek a hengerek és egyéb szerkezeti elemek közötti csatlakozást biztosítják, lehetővé téve a mozgásátvitelt és az erő átadását.
- A csapszegeket nagy szilárdságú anyagból, foszfátozott C40 acél gyártják, melyek korrózióállóságot és hosszú élettartamot biztosítanak.
- A méretválaszték kiterjedt, különböző átmérők és hosszúságok állnak rendelkezésre, hogy illeszkedjenek a különböző alkalmazásokhoz és terhelési követelményekhez.
A csapszegek mérettáblázata
![A csapszeg méret rajza](/custom/hidraulikaszakuzlet2/image/cache/w500h500q100np1/img/termekek/new/csapszegek/csapszeg_rajz.jpg)
Kattintson a cikkszámra a kiválasztott termék árának és raktárkészletének megtekintéséhez.
Cikkszám | A | B | C | D | E | F | Kapcsolódó rúdvég | kg |
---|---|---|---|---|---|---|---|---|
NRXC1010PC | 10 | 9,6 | 34 | 29 | 1,40 | 1,10 | NRV10M100C | 0,02 |
NRXC1211PC | 12 | 11,5 | 43 | 37 | 1,90 | 1,10 | NRV12M120C | 0,04 |
NRXC1412PC | 14 | 13,4 | 51 | 45 | 1,90 | 1,10 | NRV14M140C | 0,06 |
NRXC2013PC | 20 | 19 | 73 | 66 | 2,20 | 1,30 | NRV20M160C NRV20M200C |
0,17 |
NRXC2815PC | 28 | 26,6 | 95 | 87 | 2,40 | 1,60 | NRV28M270C | 0,44 |
NRXC3616PC | 36 | 34 | 117 | 107 | 3,15 | 1,85 | NRV36M330C | 0,91 |
NRXC4517PC | 45 | 42,5 | 139 | 129 | 3,15 | 1,85 | NRV45M420C | 1,69 |
NRXC5618PC | 56 | 53 | 161 | 149 | 3,80 | 2,17 | NRV56M480C | 3,07 |
NRXC7019PC | 70 | 67 | 181 | 169 | 3,35 | 2,65 | NRV70M640C NRV70M800C |
5,44 |
