Leírás és Paraméterek
A TVD típusú áramlásszabályozó szelepeket a hidraulikus folyadék áramlásának beállítására használják. Az áramlás sem a bemeneti, sem a kimeneti nyomástól nem függ, ami azt jelenti, hogy az áramlási beállítás állandó marad a nyomáskülönbség változása esetén is.

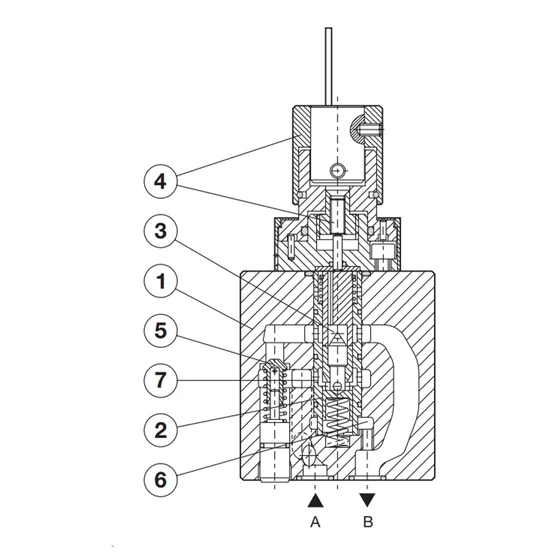

Ezek a szelepek a következő részekből állnak:
- ház (1),
- nyomáskompenzátor (2),
- fúvóka (3),
- állítóelem (4),
- és visszacsapószelep (5).
A hidraulikus folyadék áramlását az állítóelem (4) szabályozza, amely a fúvókát (3) a megfelelő nyitott pozícióba mozgatja. Az áramlás az A ponttól B pont felé van fojtva. Az állandó áramlás biztosítását a nyomáskompenzátor (2) végzi. A folyadék áthalad a furaton (6) a nyomáskompenzátor alatt, amelyre a B vonal nyomása hat. Az ellenkező oldalról a fúvóka (3) előtti nyomás hat a nyomáskompenzátorra. A nyomáskompenzátor a működési pozíciójába helyezkedik. A B vonalban felépülő nyomás a nyomáskompenzátort nagyobb nyitott pozícióba mozgatja. Ez növeli a furatok (7), a fúvóka (3) és a felhasználó közötti rést. Ezzel szemben, a nyomáskompenzátor zárt pozícióba kerül, ha A vonalon nyomásnövekedés következik be. A hidraulikus folyadék áramlása állandó, és nem függ a felhasználó terhelésétől.
A visszacsapószelep (5) szabad áramlást biztosít a hidraulikus folyadék számára B ponttól A pont felé. Az áramlásszabályozó szelep visszacsapószelep nélkül (5) csak A ponttól B pont felé irányban működik.

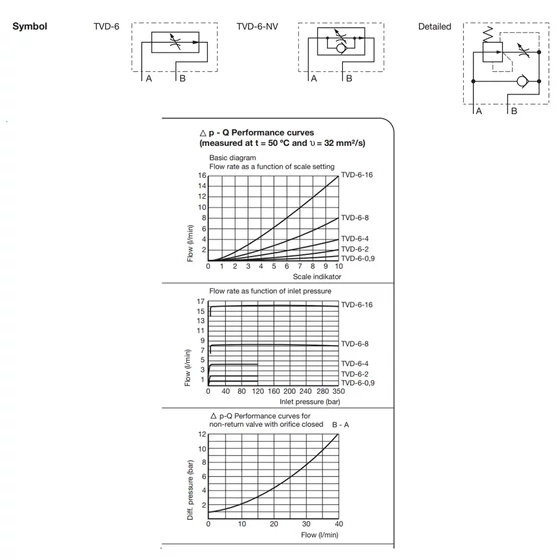

| Type | Flow rate (l/min) | Min. pressure drop (bar) | Operating pressure (bar) | Oil temperature range (°C) | Viscosity range (mm²/s) | Mass (kg) | Filtration (NAS 1638) |
|---|---|---|---|---|---|---|---|
| TVD-6-2 | 2 | 4 | to 100 | -20 to +70 | 15 to 380 | 1,6 | 8 |
| TVD-6-0,9 | 0,9 | 4 | to 100 | ||||
| TVD-6-4 | 4 | 10-12 | to 100 | ||||
| TVD-6-8 | 8 | 10-14 | |||||
| TVD-6-16 | 16 | 10-16 |
